FFC排線尤其是lvds屏線，由于閃屏或花屏的緣故，很多應用場景需要對屏線進行雙面屏蔽。所謂的雙面屏蔽就是FFC排線的兩面都是要貼屏蔽材，而屏蔽材的選擇是很講究的，并不是隨意選一款厚度的屏蔽材貼上去就可以，那是自以為是了，對于高清液晶電視或商顯應用場景，視屏信號都是高頻信號（頻率大于500MHZ），必須要考慮到特性阻抗對高頻信號傳輸?shù)挠绊憽Ｄ敲?，屏蔽材厚度?duì)特性阻抗的是如何影響的呢？

當前對于FFC排線施加屏蔽效果所用到的材料有內導鋁箔、導電布、銅箔、復合鋁箔（俗稱吸波材），對于lvds屏線，采用復合鋁箔作為屏蔽材用的是比較普遍的，下面我們就來分析復合鋁箔屏蔽層厚度與特性阻抗的關系。

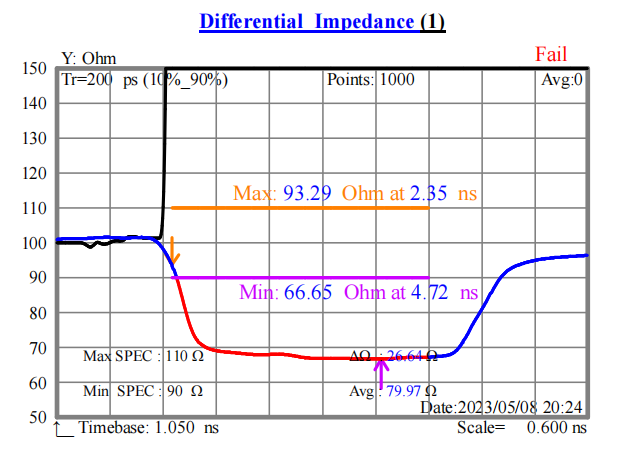

（一）雙面貼T0.15的復合鋁箔

   從測試圖可以看出，特性阻抗最小值66.65Ω，最大值93.29Ω，所有特性阻抗值不在100±10Ω以?xún)?nèi)。最大值與最小值差值為26.64Ω。

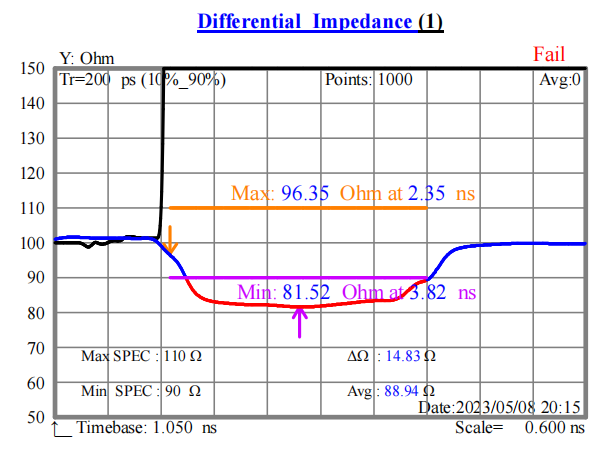

（二）雙面貼T0.23的復合鋁箔

從測試圖可以看出，特性阻抗最小值81.52Ω，最大值96.35Ω，所有特性阻抗值在100±10Ω以?xún)?nèi)。最大值與最小值差值為14.83Ω。

（三）雙面貼T0.36的復合鋁箔

從測試圖可以看出，特性阻抗最小93.61Ω，最大值97.78Ω，所有特性阻抗值在100±10Ω以?xún)?nèi)。最大值與最小值差值為4.17Ω。

綜上可知，對FFC排線雙面單面貼復合鋁箔屏蔽，隨著屏蔽材的厚度增加，其特性阻抗值也會進行相應的增加。一般要求特性阻抗在100±10以?xún)?nèi)，用T0.15的復合鋁箔，特性阻抗值低于下限90Ω，不合適。用T0.23復合鋁箔，特性阻抗下限81.52Ω，不在100±10以?xún)?nèi)，也不合適。若兩面用T0.36的吸波材，方能保證ffc排線的特性阻抗在100±10Ω。

           對于FFC排線來講，特性阻抗調節有兩種方案，調節相鄰導體間距 或者 是調節復合鋁箔的厚度。而ffc排線壓合成型出來之后，導體間距是沒法改變，那只改變屏蔽材的厚度來進行特性阻抗的調整。所以知道一些常用厚度屏蔽材料與對應的特性阻抗，對于lvds屏線的特性阻抗設計很有幫助。
