0.5-51p lvds屏線傳輸速率能過多少Gbps？
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2021-11-13
pitch0.5-51p lvds排線&pitch0.5-41p lvds屏線隨著液晶電視、會議機、教育看板、戶外廣告機的興起，得到了廣泛的應用，人們高清圖像的要求也越來越高，因此，對lvds屏線的傳輸數率要求也越來越高。
lvds屏線的傳輸數率與膠膜膜以及排線導體都有著直接的關系，膠膜膜分普通膠膜、高頻膜、高頻一體材。對于0.5間距51p/41p的lvds屏線，一般采用0.035*0.3或0.05*0.3的規(guī)格導體。不同膠膜與導體的組合可以制造出不同傳輸數率的lvds屏線。實際應用中，我們lvds屏線生產廠家一般采用兩種組合，對于客戶要求在只是在1.5G以內的話，一般采用普通膠膜匹配0.035*0.3的導體，然后對線材后貼吸波材，如果lvds屏線長度不超過1.5米的話，傳輸數率可以達到1.5G，對傳輸數率不是特別高的要求的話，采用這種就可以滿足。若客人要求傳輸數率達到4G以上，長度不超過1.5米情況下，采用高頻膜一體材匹配加厚導體0.05*0.3，就可以達到4G以上的傳輸數率。
不同組合的lvds屏線應用效果如何呢？一般從差分阻抗與傳輸數率兩個方面進行分析：
（一）普通膠膜匹配0.035*0.3的導體，傳輸數率具體是怎么樣的演變呢，實例佐證。這里普通膠膜一般采用60U厚的耐溫105°的熱熔膠膜，導體是含銅99.96%的電解銅進行分析。吸波材一般是采用T0.23的黑色或銀色復合鋁箔。

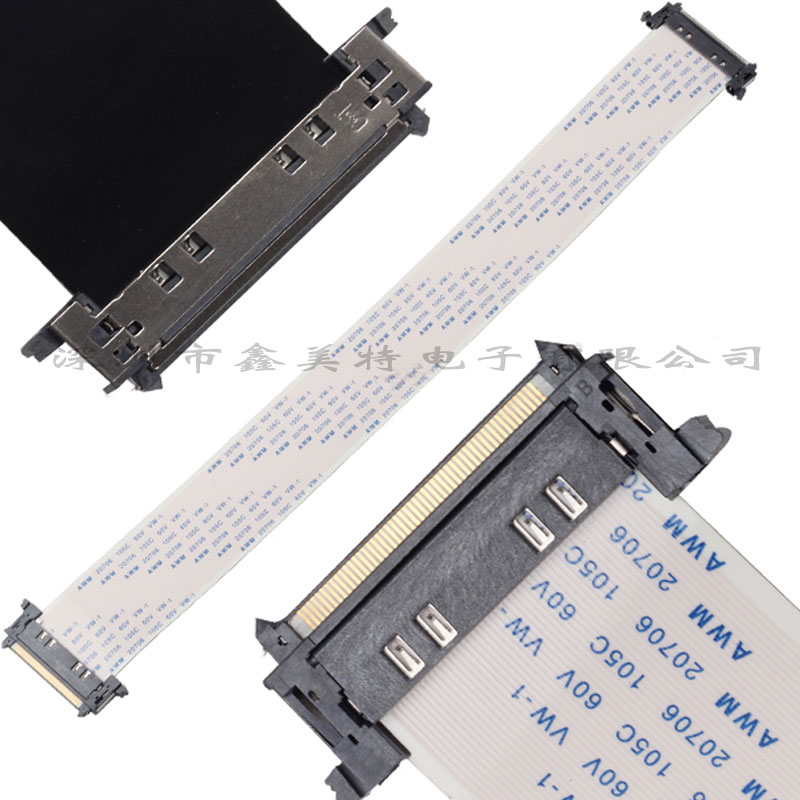

1）1米長的普通lvds屏線。

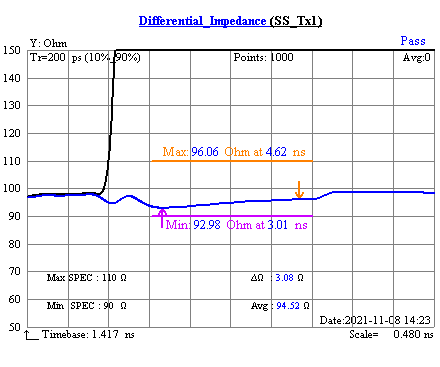

1）tdr差分阻抗分析圖如下：94.52Ω

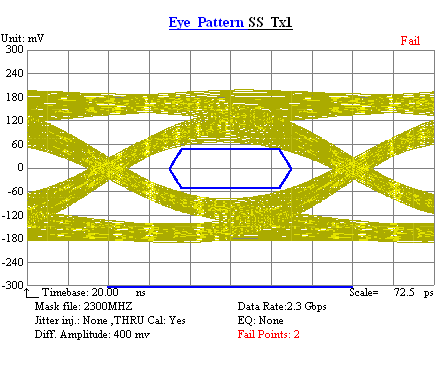

2）傳輸數率分析圖如下：2.3G
（2）1.5米長的普通lvds屏線。

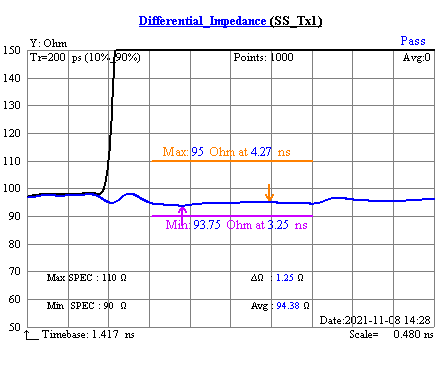

1）tdr差分阻抗分析圖如下：94.38Ω

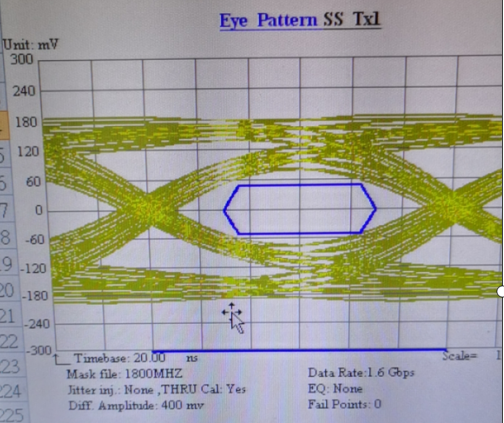

2）傳輸數率分析圖如下：1.6G
普通lvds屏線隨著長度增加，差分阻抗略微有線下降，傳輸數量也隨著長度增長而減小。

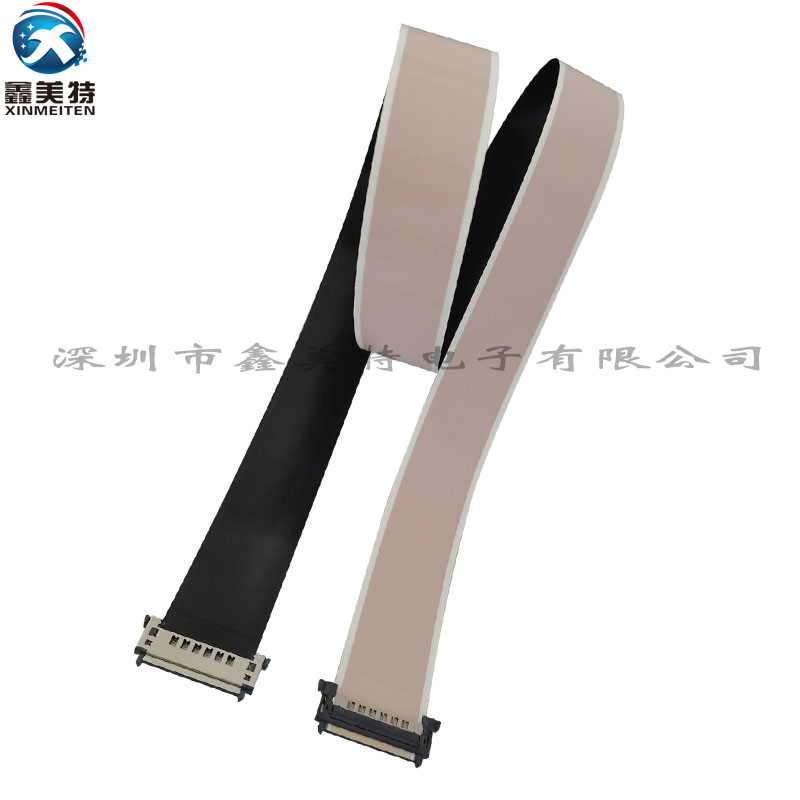

（二）高頻一體材膠膜匹配0.05*0.3的導體，傳輸數率具體是怎么樣的演變呢，實例佐證。這里膠膜采用高頻膜及高頻一體材，導體是含銅99.96%的電解銅進行分析。
（3）1.0米長的高頻一體lvds屏線 。

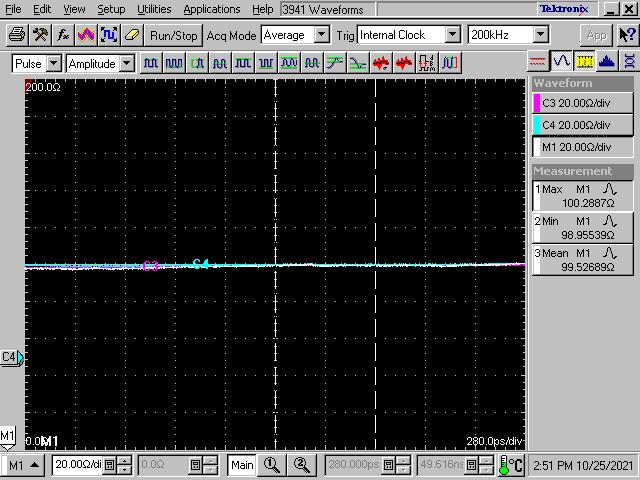

1）tdr差分阻抗分析圖如下：99.5Ω

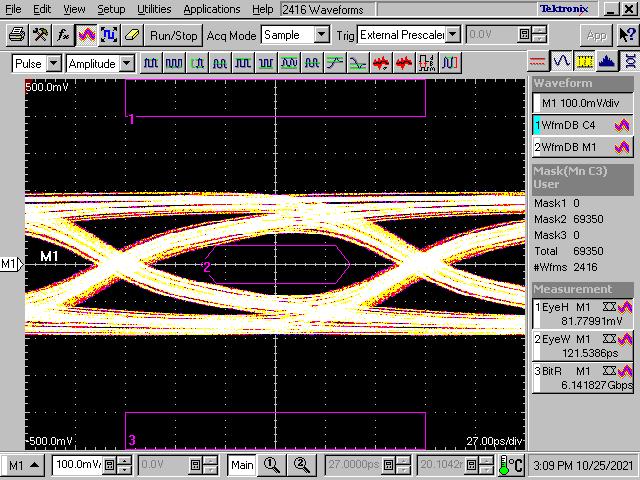

2）傳輸數率分析圖如下：6G
（4）1.5米長的高頻一體lvds屏線 。
1）tdr差分阻抗分析圖如下：103.7Ω

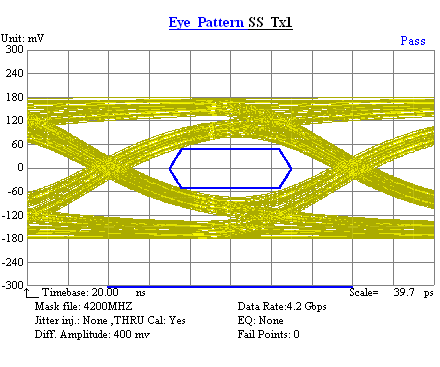

2）傳輸數率分析圖如下：4.2G
高頻一體式lvds屏線隨著長度增加，差分阻抗略微有上升，傳輸數率隨著長度增長而減小。
lvds屏線的傳輸數率與膠膜膜以及排線導體都有著直接的關系，膠膜膜分普通膠膜、高頻膜、高頻一體材。對于0.5間距51p/41p的lvds屏線，一般采用0.035*0.3或0.05*0.3的規(guī)格導體。不同膠膜與導體的組合可以制造出不同傳輸數率的lvds屏線。實際應用中，我們lvds屏線生產廠家一般采用兩種組合，對于客戶要求在只是在1.5G以內的話，一般采用普通膠膜匹配0.035*0.3的導體，然后對線材后貼吸波材，如果lvds屏線長度不超過1.5米的話，傳輸數率可以達到1.5G，對傳輸數率不是特別高的要求的話，采用這種就可以滿足。若客人要求傳輸數率達到4G以上，長度不超過1.5米情況下，采用高頻膜一體材匹配加厚導體0.05*0.3，就可以達到4G以上的傳輸數率。
不同組合的lvds屏線應用效果如何呢？一般從差分阻抗與傳輸數率兩個方面進行分析：
（一）普通膠膜匹配0.035*0.3的導體，傳輸數率具體是怎么樣的演變呢，實例佐證。這里普通膠膜一般采用60U厚的耐溫105°的熱熔膠膜，導體是含銅99.96%的電解銅進行分析。吸波材一般是采用T0.23的黑色或銀色復合鋁箔。
1）1米長的普通lvds屏線。
1）tdr差分阻抗分析圖如下：94.52Ω
2）傳輸數率分析圖如下：2.3G
（2）1.5米長的普通lvds屏線。
1）tdr差分阻抗分析圖如下：94.38Ω
2）傳輸數率分析圖如下：1.6G
普通lvds屏線隨著長度增加，差分阻抗略微有線下降，傳輸數量也隨著長度增長而減小。
（二）高頻一體材膠膜匹配0.05*0.3的導體，傳輸數率具體是怎么樣的演變呢，實例佐證。這里膠膜采用高頻膜及高頻一體材，導體是含銅99.96%的電解銅進行分析。
（3）1.0米長的高頻一體lvds屏線 。
1）tdr差分阻抗分析圖如下：99.5Ω
2）傳輸數率分析圖如下：6G
（4）1.5米長的高頻一體lvds屏線 。
1）tdr差分阻抗分析圖如下：103.7Ω
2）傳輸數率分析圖如下：4.2G
高頻一體式lvds屏線隨著長度增加，差分阻抗略微有上升，傳輸數率隨著長度增長而減小。
