FFC排線屏蔽層復合鋁箔基本功能
- 作者: 陳中強
- 來源: 鑫美特ffc排線
- 日期 : 2021-04-27
現在FFC排線廣泛應用于電容會議平板、紅外會議平板、電容教學設備，而這些終端設備一個共同的特點就是需要圖像顯示，圖像信號在FFC柔性軟排線傳輸過程中會出現信號衰減，會受到FFC排線周邊電子元器件的干擾，從而會導致在這些終端設備顯示圖像不是那么清晰，有時會出現麻點、雜色、斑紋等等。
解決圖像干擾的一個重要的措施就是在傳輸?shù)腇FC排線本身進行必要的加工，最行之有效的方法就是在ffc排線線身兩面或單面貼上屏蔽層，廣泛使用且比較成熟的屏蔽層材料就是符合鋁箔，俗稱“吸波材”。
為什么給ffc排線貼上復合鋁箔就能保護ffc排線在信號傳輸中避免受到干擾呢？符合鋁箔到底是由什么材料組成的呢？有什么特殊的結構？成分表是什么？應用于ffc排線復合鋁箔厚度很多種，常用的厚度有0.15mm、0.205mm、0.23mm、0.3mm、0.36mm等等，下面就以厚度為0.23mm來分析復合鋁箔的結構，主要由幾層PET、熱熔膠、鋁箔、亞克力膠構成。每一層的厚度都不完全相同，熱熔膠層有兩層，厚度為3U，中間夾住一個厚9u的鋁箔，油性亞克力膠層厚55U、35U，亞克力膠層上面緊挨著PET層，PET層有75U、25U、25U，最頂層也是PET層，所以復合鋁箔表層很光滑。離型膜在使用時會去掉。具體結構如下：

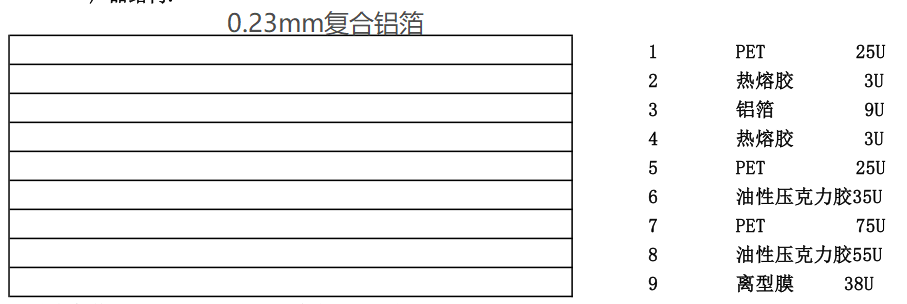

由上圖可以可以看出T0.23mm復合鋁箔有9層結構，使用中將離型膜分離扔掉，余下的就全部貼到FFC排線上去。那么復合鋁箔各部分的功能呢？

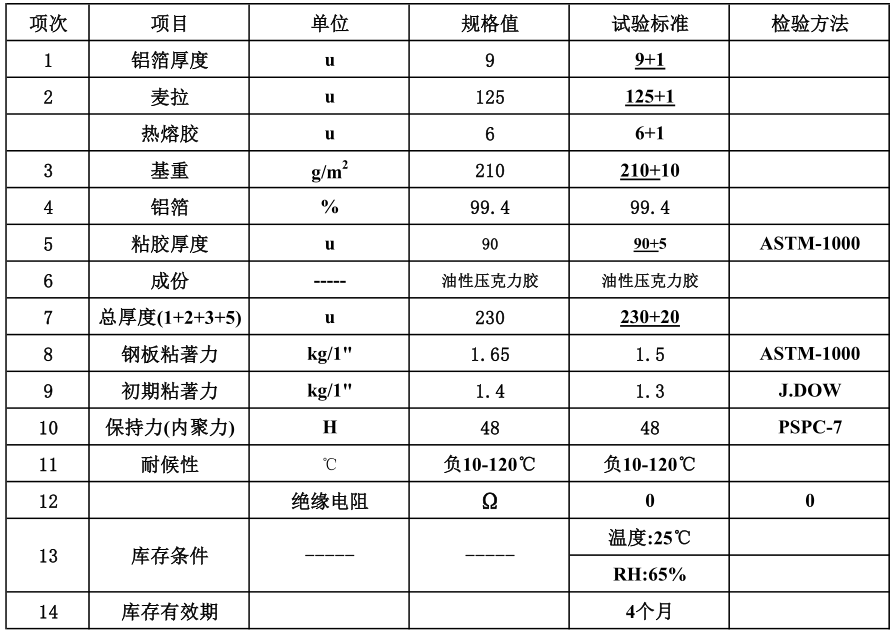

上表也充分闡述了0.23mm厚的復合鋁箔各物質層的厚度及比重。
當ffc排線外表面貼上復合鋁箔后，線材表面若出信號干擾源，通過復合鋁箔能把干擾信號均勻擴散開，不會集中在一處而出現信號擾動。如果FFC排線有設計地線的話，需要將對頂層的PET與熱熔膠層鐳射開，使地線與鋁箔直接接觸，這樣抗信號干擾效果更好。
解決圖像干擾的一個重要的措施就是在傳輸?shù)腇FC排線本身進行必要的加工，最行之有效的方法就是在ffc排線線身兩面或單面貼上屏蔽層，廣泛使用且比較成熟的屏蔽層材料就是符合鋁箔，俗稱“吸波材”。
為什么給ffc排線貼上復合鋁箔就能保護ffc排線在信號傳輸中避免受到干擾呢？符合鋁箔到底是由什么材料組成的呢？有什么特殊的結構？成分表是什么？應用于ffc排線復合鋁箔厚度很多種，常用的厚度有0.15mm、0.205mm、0.23mm、0.3mm、0.36mm等等，下面就以厚度為0.23mm來分析復合鋁箔的結構，主要由幾層PET、熱熔膠、鋁箔、亞克力膠構成。每一層的厚度都不完全相同，熱熔膠層有兩層，厚度為3U，中間夾住一個厚9u的鋁箔，油性亞克力膠層厚55U、35U，亞克力膠層上面緊挨著PET層，PET層有75U、25U、25U，最頂層也是PET層，所以復合鋁箔表層很光滑。離型膜在使用時會去掉。具體結構如下：
由上圖可以可以看出T0.23mm復合鋁箔有9層結構，使用中將離型膜分離扔掉，余下的就全部貼到FFC排線上去。那么復合鋁箔各部分的功能呢？
上表也充分闡述了0.23mm厚的復合鋁箔各物質層的厚度及比重。
當ffc排線外表面貼上復合鋁箔后，線材表面若出信號干擾源，通過復合鋁箔能把干擾信號均勻擴散開，不會集中在一處而出現信號擾動。如果FFC排線有設計地線的話，需要將對頂層的PET與熱熔膠層鐳射開，使地線與鋁箔直接接觸，這樣抗信號干擾效果更好。
