怎么處理lvds ffc線才能讓液晶電視更高清？
- 作者: 陳中強
- 來源: 康爾美FFC排線
- 日期 : 2020-07-11
高清液晶電視屏幕有橫線或雜點不清晰的問題主要由于lvds ffc線傳輸信號的串擾或收到外部干擾的耦合引起。
那么究竟采用怎么的措施來消除電視數字信號在lvds ffc排線在傳輸中中受到的干擾呢？
對折lvds TV排線中的導線會改變信號傳輸時的反射和耦合狀況，但這不是解決lvds屏線干擾問題的根本方向。
最簡單適用的方法便是更換合適的lvds 線材，也可以嘗試在液晶電視lvds 屏線線身上加共軛磁珠或套磁環來抑制干擾，不過這只能解決高清lvds ffc線外部耦合干擾，線間串擾只能選擇合適的lvds ffc排線導體解決。

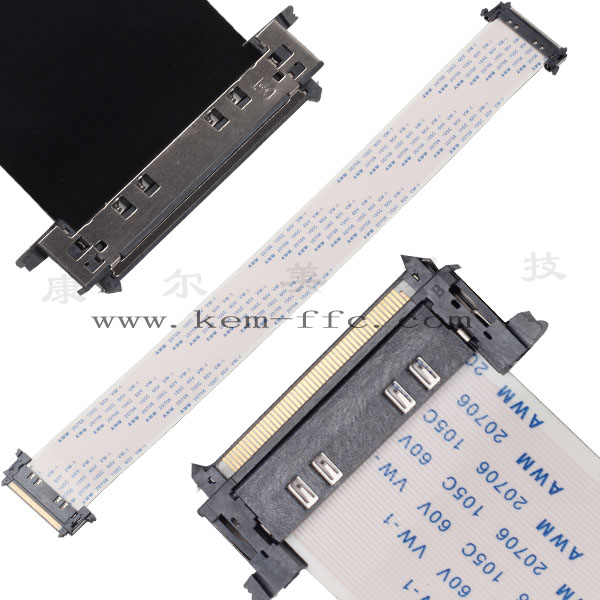

對lvds ffc排線接地線也有助于改善信號串擾的問題，通常我們會在0.5-51p lvds高清液晶排線以及0.5-41p lvds液晶排線某根導體接地，這樣能大大的降低信號干擾。
另外還有LVDS ffc排線導體間距也是影響干擾的重要因素，過細、過密的lvds ffc排線間距對傳輸不利。
因此，解決高清電視變模糊的一個重要措施就是控制lvds 電視排線盡量不要受到干擾，方法就是接地，貼吸波材
那么究竟采用怎么的措施來消除電視數字信號在lvds ffc排線在傳輸中中受到的干擾呢？
對折lvds TV排線中的導線會改變信號傳輸時的反射和耦合狀況，但這不是解決lvds屏線干擾問題的根本方向。
最簡單適用的方法便是更換合適的lvds 線材，也可以嘗試在液晶電視lvds 屏線線身上加共軛磁珠或套磁環來抑制干擾，不過這只能解決高清lvds ffc線外部耦合干擾，線間串擾只能選擇合適的lvds ffc排線導體解決。
對lvds ffc排線接地線也有助于改善信號串擾的問題，通常我們會在0.5-51p lvds高清液晶排線以及0.5-41p lvds液晶排線某根導體接地，這樣能大大的降低信號干擾。

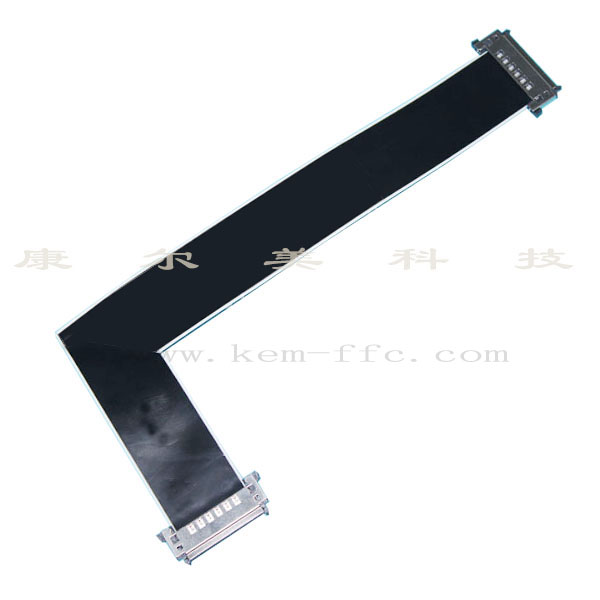

除了插地線以外，lvds ffc線材的特性阻抗，對信號影響也是非常大，尤其當lvds ffc排線比較長時干擾比較明顯，屏幕信號很模糊，通?？刂苐vds ffc排線的特性阻抗在100±10Ω內，使用方法就是在lvds屏線周身貼吸波材。
另外還有LVDS ffc排線導體間距也是影響干擾的重要因素，過細、過密的lvds ffc排線間距對傳輸不利。
因此，解決高清電視變模糊的一個重要措施就是控制lvds 電視排線盡量不要受到干擾，方法就是接地，貼吸波材
